一種除濕機的兩器組裝結構以及除濕機的制作方法

　　專利名稱：一種除濕機的兩器組裝結構以及除濕機的制作方法

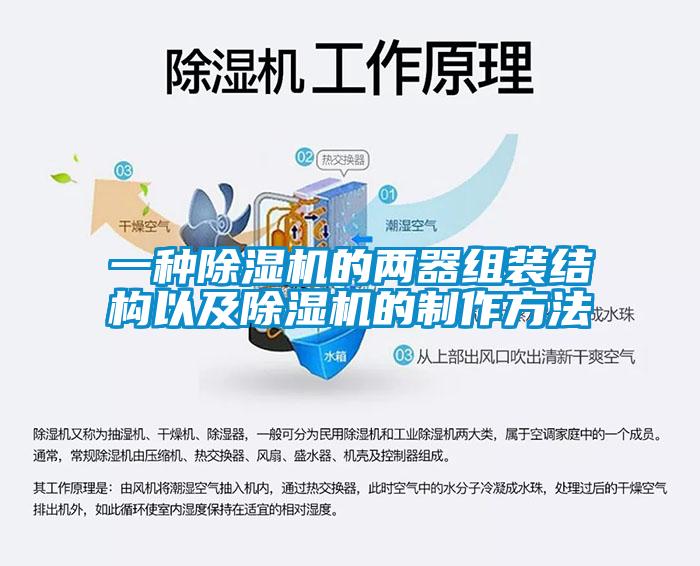

　　技術領域：本實用新型涉及一種除濕機。

　　背景技術：目前，傳統的除濕機兩器(蒸發器和冷凝器)安裝采用分散型結構，如圖1、2，其風道、中隔板、后蓋零件相互分開。安裝時要先將壓縮機14安裝在底盤15上，然后將中隔板

　　16組裝到底盤15上成組件，再將接水盤17組裝到先前組好的組件上，然后將兩器(蒸發器11和冷凝器12)組裝到接水盤17上，再用風道13上的卡槽壓住兩器，最后組裝前后蓋。傳統的結構，零件多，組裝工序多，裝配繁瑣，成本較高。

　　實用新型內容本實用新型所要解決的技術問題是提供一種內部結構簡單緊湊，便于快速裝卸的除濕機兩器組裝結構以及除濕機。本實用新型的技術方案一種除濕機的兩器組裝結構，包括蒸發器和冷凝器組成的兩器、后蓋、壓縮機、底盤和接水盤，所述壓縮機和后蓋固定在底盤上，后蓋上形成有風道，兩器固定在接水盤上，后蓋上設置有兩器安裝位，兩器和接水盤設置在兩器安裝位內，兩器上設置有兩器壓件，兩器壓件將兩器固定在后蓋上，接水盤也固定在后蓋上。一種除濕機，包括以上組裝結構，以及其余除濕機的必備結構和組件。本實用新型將除濕機內部結構簡化，將原先傳統的風道、中隔板、后蓋零件整合設計為一個后蓋零件，因此減少了零件數量，不同與傳統方式組裝兩器(蒸發器和冷凝器)，使得減少了組裝工序，提升了效率，降低了成本，增加了產品效益。

　　圖I為現有除濕機內部的主體結構立體示意圖。圖2為圖I的爆炸分解圖。圖3為本實用新型除濕機內部的兩器組裝結構示意圖。圖4為圖3的爆炸分解圖。

　　具體實施方式

　　如圖3、4所示，一種除濕機的兩器組裝結構，包括蒸發器和冷凝器組成的兩器I、后蓋2、壓縮機4、底盤5和接水盤6,所述壓縮機4和后蓋2固定在底盤5上,后蓋2上形成有風道9，兩器I固定在接水盤6上，后蓋2上設置有兩器安裝位8，兩器I和接水盤6設置在兩器安裝位8內，兩器I上設置有兩器壓件3，兩器壓件3將兩器固定在后蓋2上，接水盤6也固定在后蓋2上。裝配時將兩器I(蒸發器和冷凝器)放入接水盤6上，形成一個組件，并將其推入后蓋2上設置的兩器安裝位8內，然后焊接好相關管路，之后用兩器壓件3把兩器I(蒸發器和冷凝器)固定在后蓋2上，并把接水盤6也固定在后蓋I上，最后將其它相關零件組裝好整機形成完整的除濕機。通過這種新型的方式組裝兩器(蒸發器和冷凝器)，使得結構更緊湊，減少零件數量，減少了組裝工序，提升了效率，降低了成本，增加了產品效益，產品裝卸更方便，維修更簡單。·

　　權利要求1.一種除濕機的兩器組裝結構，包括蒸發器和冷凝器組成的兩器(I)、后蓋(2)、壓縮機(4)、底盤(5)和接水盤(6)，所述壓縮機(4)和后蓋(2)固定在底盤(5)上，后蓋(2)上形成有風道(9)，兩器(I)固定在接水盤(6)上，后蓋(2)上設置有兩器安裝位(8)，兩器(I)和接水盤(6)設置在兩器安裝位(8)內，兩器(I)上設置有兩器壓件(3)，兩器壓件(3)將兩器固定在后蓋(2)上，接水盤(6)也固定在后蓋(2)上。

　　2.一種除濕機，包括權利要求I所述的組裝結構。

　　專利摘要本實用新型公開了一種除濕機的兩器組裝結構以及安裝這種組裝結構的除濕機，組裝結構包括蒸發器和冷凝器組成的兩器、后蓋、壓縮機、底盤和接水盤，所述壓縮機和后蓋固定在底盤上，后蓋上形成有風道，兩器固定在接水盤上，后蓋上設置有兩器安裝位，兩器和接水盤設置在兩器安裝位內，兩器上設置有兩器壓件，兩器壓件將兩器固定在后蓋上，接水盤也固定在后蓋上。本實用新型將除濕機內部結構簡化，將原先傳統的風道、中隔板、后蓋零件整合設計為一個后蓋零件，因此減少了零件數量，不同與傳統方式組裝兩器(蒸發器和冷凝器)，使得減少了組裝工序，提升了效率，降低了成本，增加了產品效益。

　　文檔編號F24F13/30GKSQ

　　公開日2012年10月10日申請日期2012年3月5日優先權日2012年3月5日

　　發明者于曉輝,仇興斌,巢則輝,朱國權,朱景耿,陸梓儀,陳明生,馬其明申請人:寧波民豐電器有限公司
